Cuando de revisión de planos se trata, en la industria de la construcción la mayoría de las personas sin duda utilizan como formato base PDF para usar programas como BlueBeam o Acrobat, seguramente otros seguirán usando plumones o marcadores de color. Lo que si es un hecho es que casi nadie dirá que usa el formato DWF y Design Review.
El proceso con Design Review
Como todos los programas, para utilizar Design Review debemos de seguir un proceso, este inicia con exportar los planos o las vistas que deseemos utilizar en el proceso de revisión. En lo personal, prefiero exportar los planos, pues el proceso me parece que es más eficiente.
Exportar Planos de DWF
Para empezar, necesitamos exportar un archivo DWF desde
Revit. Para este ejemplo usaremos uno de los archivos de ejemplo provistos en
la instalación de Revit, el archivo rac_basic_sample_project.rvt
En este ejemplo utilizamos Revit 2020, si utilizas Revit 2019
o una versión anterior, debes hacer clic en el menú de aplicaciones (la R con
la forma del logo de Revit en la esquina superior izquierda) en lugar del menú
de archivos.
Al igual que al usar las interfaces de impresión o exportación
a DWG predeterminadas, es necesario seleccionar las vistas y hojas que desea
exportar. Para este ejemplo vamos a incluir todos los planos y la vista 3d por
default del proyecto.
En esta caja de diálogo existen dos pestañas más que nos permiten incluir algunas opciones adicionales que se pueden configurar y aplicar a la exportación DWF, siempre es bueno incluir algunos metadatos adicionales dentro de sus archivos siempre que sea necesario.
En la pestaña DWF Properties podemos indicar cómo se
incluirán en el archivo algunos datos, como por ejemplo, las propiedades de los
elementos y espacios.
En la pestaña Project Information, podemos incluir los datos
del proyecto y en 2020 y superior, los datos relacionados con los análisis de
rutas de salida.
Lo siguiente es salvar el archivo DWF en alguna ubicación
conocida. Con esto el archivo queda listo para ser enviado a un externo o
compartido en su entorno de trabajo de la manera usual.
La Interfaz de Design Review.
Al abrir el archivo se presentan una serie de miniaturas en
la parte izquierda de la pantalla que representan cada una de las hojas de
dibujo y vistas exportadas del modelo.
También hay pestañas adicionales que permiten revisar las
hojas y las vistas en un modo de lista, listar las marcas y también y las
vistas del modelo que se exportaron en el archivo.
Para navegar entre los planos o vistas, basta un simple clic
sobre el plano de interés en la lista y Design Review lo mostrará en el área de
visualización.
La parte derecha de la pantalla proporciona información en
forma de tabla, que resulta muy útil sobre la hoja abierta o la vista. Estas
pestañas se pueden fijar o configurar para que se oculten automáticamente según
sus preferencias.
Herramientas de revisión y medición.
Design Review cuenta con diversas herramientas para el
proceso de revisión y la toma de medidas, que son muy sencillas de utilizar.
Además del conjunto de herramientas de revisión y medición
en 2D, hay una serie de herramientas útiles que pueden utilizarse en las vistas
en 3D, de modo que se pueden hacer secciones a través del modelo para ayudar en
el proceso de revisión.
Para ayudar aún más en el proceso de revisión, cuenta con
una funcionalidad de comparación de hojas que permite comparar los dibujos
entre dos archivos DWF. No sólo Blue Beam lo tiene.
Para insertar una marca de revisión, sólo es necesario
seleccionar una de las opciones disponibles en la Pestaña MArkup & Measure
e indicar el lugar en el que se colocará en el plano o vista.
Algunos usuarios de Blue Beam dicen que una de sus ventajas
es la aplicación de simbología, en todo caso, incluso Acrobat puede aplicar
símbolos. Design Review también permite la aplicación de simbología, la cual
puede ser ampliada de manera muy simple.
Design Review es capaz de importar símbolos 2D directamente
desde un archivo DWF. Esto significa que cualquier bloque que forme parte del estándar de biblioteca de bloques o
familias de su empresa se puede exportar desde AutoCAD o Revit y se puede utilizar
en Design Review.
Con este historial, Design Review ofrece una funcionalidad
completa, de ida y vuelta.
Por qué usar Design Review?
Toda la información de las marcas de revisión del archivo DWF se comunica a Revit, lo que facilita que las marcas se identifiquen de forma rápida y puedan completarse en la mayoría de los casos activando la vista actual de Revit y haciendo los cambios solicitados.

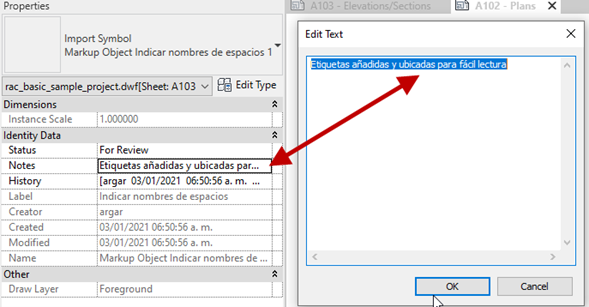

Design Review también permite incluir notas en la marca de
revisión previo a su devolución al encargado de autorizar la modificación.
Una vez que se hayan completado todas las marcas, los
dibujos pueden ser exportados como DWF de nuevo para que avanzar en el proceso
de revisión.
Al estar aprobadas las revisiones, podemos controlar su
visualización por cada hoja o plano utilizando Visibility / Graphics.
También podemos hacerlo desde la Pestaña DWF Markups del Link Manager,
ya sea para controlar su visualización en el archivo o eliminarlas en
definitiva.
De esta forma podemos llevar a cabo un proceso completo de revisión
de forma electrónica sin utilizar papel y con control de la información.
Generación de modelos 3D para visualización.
Con el uso del formato DWF y Design Review, podemos tener un
modelo 3D completamente navegable y con toda la información para poder
consultarlo.
Es posible seleccionar un elemento del modelo y consultar
sus propiedades directamente desde la pestaña Object Properties de Design
Review, esto sin tener Revit o Navisworks instalado.
Es posible guardar vistas adicionales del modelo en el mismo
archivo, generar cortes y desplazarlas para poder checar aspectos interiores
del modelo. Incluso es posible tener más de un plano de corte activo en la
vista.
