Uso de Coordenadas en Revit 3. Colaboración entre Civil 3D y Revit

Con la aparición de las aplicaciones en la nube, se ha facilitado el intercambio de información que se Requiere para poder realizar la colaboración necesaria en el desarrollo de un proyecto en el que se aplique BIM, esto incluye la topografía y su relación con el proyecto arquitectónico, sin embargo, los diferentes formatos que se utilizan complican en algún momento la colaboración.

Adicionalmente,  la aparición de licenciamiento de software que ofrece acceso a varios programas de software de diferentes aplicaciones les abre las puertas a los diversos participantes para poder utilizar más aplicaciones de forma directa, en este caso Civil 3D y Revit, lo que facilita la colaboración. Sin embargo, debemos recalcar que la colaboración entre estos dos programas debe de pasar por el Servicio de BIM360 de Autodesk, el cual permite la lectura de los datos entre los dos programas de manera más sencilla.

En caso de no contar con acceso a Civil 3D o BIM360, o si reciben los levantamientos topograficos de manera directa en un formato CAD, les recomiendo leer el artículo Uso de Coordenadas en Revit 2 - Sistemas Topográficos UTM  en este mismo blog. Aquí pueden ver el uso de archivos de levantamiento topográfico en Formatos CAD.

Este es un artículo un poco largo, así que va a ser necesario que le dediquen un poco de tiempo a su lectura.

Requerimientos de software

Para poder realizar este proceso es necesario contar con acceso a las siguientes herramientas:

• BIM360. El acceso a BIM 360 es necesario para poder integrar y coordinar la información del proyecto
• Civil 3D. Es necesario para poder publicar la superficie de la topografía al proyecto.
• Autodesk Desktop Connector. Esta herramienta permite salvar la información a los proyectos que se encuentren en BIM360
• Revit 2019 o superior. Para ligar la superficie topográfica desarrollada en Civil 3D mediante BIM360.

Puede ser que un ingeniero civil o un topógrafo haya realizado el levantamiento y modelado de la topografía en Civil 3D, en cuyo caso cualquiera de ellos puede hacerse cargo de integrar la información necesaria en el proyecto, lo cual evita que el arquitecto realice el proceso de publicar la topografía. Para este ejercicio haremos el proceso desde la publicación de la superficie topográfica al Proyecto.

Si no tienen instalado Autodesk Desktop Connector, no hay problema, Revit los ayuda a instalarlo la primera vez que se hace este proceso. Si desean descargarlo e instalarlo de manera manual, puede hacerlo desde la siguiente liga:

https://www.autodesk.com/bim-360/desktop-connector/

El proceso genera lo podemos describir de la siguiente manera:

Proceso recomendado para ligar superficies de Civil 3D en Revit

Si desean ver un video sobre el proceso, pueden hacerlo desde aqui:

Visiten también y sigan nuestra página de A4BIM en Facebook para ver mas notas de industria y referencias a videos.

Publicación de la Superficie desde Civil 3D.

En una sesión de trabajo en Civil 3D se abre la superficie que se desea exportar a Revit.

Si desean hacer el ejercicio con el archivo de Civil 3D, lo pueden descargar desde este enlace.

Superficie a utilizar abierta en Civil 3D

En este caso es una superficie que tiene algunas referencias con Puntos GPS que posteriormente se utilizaron como estaciones para colocar una estación total y realizar el levantamiento. El predio está en la Ciudad de Guadalajara, México, y se realizó en un sistema de proyección UTM basado en el Datum WGS84 en el sistema coordenado de la Zona 13 Norte, su elevación base es de unos 1603 metros sobre el nivel del mar. El dato de la elevación es muy importante para cuando importemos la topografía en Revit, así que recuérdenlo. A continuación, una imagen con los ajustes del archivo en Civil 3D:

Ajustes del levantamiento topográfico en Civil 3D

Pueden ver que las unidades del dibujo para Civil 3D están especificadas en metros, y las variables de AutoCAD se ajustan para tener los mismos valores, lo cual facilita el uso de los datos en Revit.

Con el archivo abierto, vamos a la pestaña Output nos dirigimos a la sección Publish y allí seleccionamos la herramienta Publish Surfaces

Herramienta para publicar superficies en Civil 3D en la pestaña Ouput

Otra opción es acceder a la pestaña Collaborate y seleccionar Publish Surfaces en la sección Publish.

Herramienta para publicar superficies en Civil 3D en la pestaña Collaborate

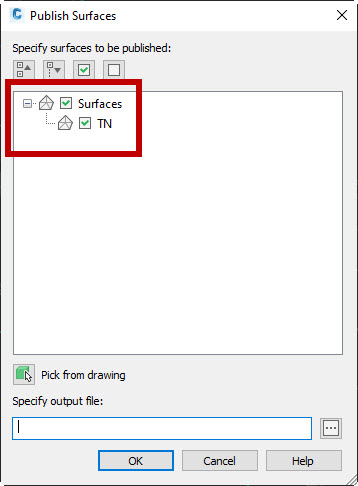

Con esto, Civil 3D nos muestra la caja de diálogo Publish Surfaces, donde nos solicita primeramente seleccionar las superficies a publicar en un proyecto, en este caso únicamente tenemos la superficie topográfica del Terreno Natural, así que confirmamos tener seleccionada la superficie, como se muestra en la siguiente imagen:

Selección de Superficie a publicar

A continuación, vamos a indicar en la sección Specify ouput file el proyecto y carpeta en el que vamos a publicar la Superficie haciendo click en el ícono de puntos suspensivos a la derecha de la caja del nombre del archivo, Lo que nos muestra la caja de Diálogo SaveAs. Seleccionamos el proyecto de BIM360 y la carpeta en el que deseamos publicar la superficie, como se muestra en la imagen siguiente, y aceptamos.

Esto guarda un archivo DWG con la información de la superficie en el proyecto de BIM360 en la nube y en la carpeta local de coordinación.

Ligar la superficie en Revit.

Ya con la superficie publicada en el proyecto de BIM360, podemos ligarla en Revit. El proceso es muy parecido al que se usa cuando se liga un levantamiento topográfico provisto en un archivo DWG, la diferencia es que se ligará la superficie creada en Civil 3D, no elementos de dibujo del archivo DWG.

Primero verificaremos las unidades de longitud del archivo de Revit, en este caso usaremos el template arquitectónico provisto con Revit y estableceremos las unidades en Metros con 3 decimales.

Para hacer un poco más sencillo el proceso, trabajaremos inicialmente en la vista Site (Emplazamiento), teniendo abiertas al mismo tiempo la vista de nivel 1, una vista en alzado y una vista 3D para visualizar lo que sucede en el archivo. En este caso la vista en alzado es la vista Sur.

En la vista Site, vamos a seleccionar y liberar el Project Base Point y el Survey Point (si tienen duda sobre cómo hacerlo, lean el artículo Uso de Coordenadas en Revit 1 - Internal Point, Survey Point y Project Base Point  en este mismo Blog). En este caso trabajaremos con Revit 2020, por lo que activaremos la visualización del Internal Origin en la vista Site utilizando Visibility/ Graphic, como se ve en la siguiente figura:

Activación de visibilidad del Internal Origin

Recuerden que el origen interno no es visible en versiones anteriores a 2020.

Nuestra vista Site se verá como sigue:

Vista Site con los Puntos de Proyecto, Topográfico y Origen Interno Visibles

Para este ejercicio, la disposición de las vistas en el espacio de trabajo en Revit se verá de la siguiente forma:

Trabajaremos inicialmente en la vista Site y en la barra de herramientas abrimos la pestaña Insert y en la sección Link activamos la herramienta Link Topography. Esta nos muestra la caja de diálogo Link Topography que muestra del Lado izquierdo los proyectos dados de Alta en BIM360 Seleccionamos el proyecto donde se publicó la superficie y navegamos en sus carpetas hasta la posición donde se guardó y la seleccionamos. Terminamos presionando el botón Link, abajo en la caja de diálogo.

Selección de Proyecto y Superficie a Ligar

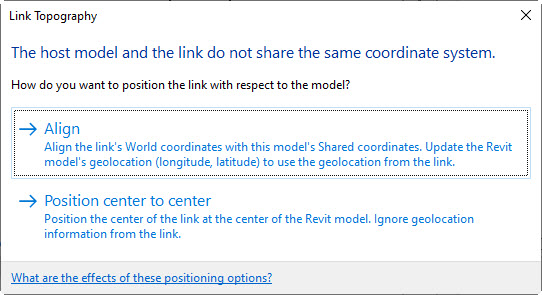

Una vez que Revit procesa la información, nos muestra la caja de diálogo Link Topography,  de qué manera deseamos importar la topografía. Aquí tenemos dos opciones:

• Align (alinear):  Inserta la topografía basándose en las coordenadas compartidas en el proyecto y actualiza la localización del modelo en base a la latitud y longitud de la topografía ligada. Esta debería ser la opción preferida.
• Position Center to Center (Centro a Centro). Esta opción es similar a la liga de un archivo DWG, hace coincidir el centro geométrico de la topografía con el centro geométrico del modelo en planta.

Cómo la idea es usar el sistema coordenado de la topografía, vamos a seleccionar la primera opción, Align. En este punto Revit mostrará alguno de los tres siguientes mensajes, o los tres, es necesario cerrarlos todos, ya que no representan un error, sino un aviso de lo que sucede.

El primer mensaje nos indica que el sistema coordenadas del modelo no coincide con el sistema georeferenciado del archivo que se está importando y que la topografía se colocará al centro geométrico en planta del archivo actual.

El segundo mensaje indica que la geometría no es visible en la vista en la que se importa, generalmente se debe a que queda fuera del rango de visión de la planta. Esto lo ajustaremos más adelante.

El último aviso es una confirmación del anterior en el que se indica que la topografía no es visible en la vista activa.

Vamos a activar la vista 3D y a hacer una visualización a la extensión del modelo, esto mostrará que la superficie se encuentre muy arriba de la ubicación de los niveles actuales de proyecto, con base a una elevación en 0.00 metros.

Como ven la diferencia en elevación es notoria. Vamos a ajustar esto cambiando la elevación del punto base de proyecto y del punto topográfico.

Para esto regresamos a la vista Site y seleccionamos el Project Base Point, y vamos a cambiar su elevación a 1603, que es la elevación mínima aproximada en el proyecto. Para esto seleccionamos el valor de la elevación y lo cambiamos a 1603.00

Vamos a hacer lo mismo con el punto topográfico. Lo seleccionamos y cambiamos su elevación a 1603.00. Al finalizar el cambio de elevación, el punto topográfico también desaparece de la vista.

Si vemos ahora los niveles en la vista de alzado, estos tendrán valores negativos, esto debido al cambio en el nivel del punto base de proyecto.

Para corregir esto, simplemente cambiaremos las elevaciones del Nivel 1 a 0.00 y del Nivel 2 a 4.00 del modo acostumbrado. Después del cambio podemos ver que los niveles se encuentran ya a la altura de la superficie. Si tienen duda sobre la relación de las elevaciones de los niveles, vean el artículo sobre cómo Revit genera los sistemas coordenados para los proyectos.

Con este cambio, la topografía se verá en la planta Site, de acuerdo con la siguiente figura:

Asignar Coordenadas en Revit

Ahora asignaremos las coordenadas de la topografía de Civil 3D al proyecto de Revit. Para esto vamos a la pestaña Manage de la cita de herramientas, desplegamos las opciones de la lista Coordinates y seleccionamos la herramienta Acquire Coordinates, posteriormente seleccionamos la superficie topográfica. Con esto Revit asigna el sistema coordenado de la topografía al modelo.

Para revisar que las coordenadas sean las correctas, vamos a seleccionar el punto base de proyecto y el punto topográfico y veremos que las coordenadas para X y Y reflejan la posición de la topografía.

Finalmente, es necesario rotar el norte de proyecto de acuerdo con la orientación que deseemos genera el modelo. En este caso vamos a importar la planimetría del levantamiento topográfico para orientar el proyecto conforme al frente del predio.

Si desean hacer el ejercicio con el archivo de la planimetría, pueden descargarlo de este enlace.

Vamos a la vista del nivel 1 y allí ligaremos el archivo DWG que cuenta con la información necesaria, en este caso es la planimetría del predio. Este archivo tiene las unidades designadas en metros, por lo que podemos usar la opción automática al ligar el archivo. En cuanto a su ubicación usaremos Auto – By Shared Coordinates. Las opciones de liga del archivo las usaremos para este ejercicio como sigue:

Al ligar el archivo, Revit nos muestra nuevamente el mensaje que indica que los sistemas coordenados del modelo y del archivo que se está ligando no corresponden, y alineará el WCS del archivo DWG que estamos ligando a las coordenadas del modelo de Revit.

Al cerrar la ventana, veremos cómo Revit ajusta la posición del archivo contra las coordenadas del modelo y el archivo DWG coincide con la posición de la topografía en la vista Site.

Trabajaremos en la vista del nivel 1 y vamos a asignar un nuevo norte del proyecto en función de la geometría ligada, en este caso la ´línea del frente del predio, marcada con línea punteada roja en el lado izquierdo de la imagen superior.

Para esto vamos a la pestaña Manage de la cinta de herramientas, abrimos la lista desplegable Position en la sección Project Location y seleccionamos la herramienta Rotate Project North.



Con esto Revit mostrará la caja de diálogo Rotate Project, donde tenemos cuatro opciones. De estas cuatro opciones vamos a seleccionar la cuarta, Align selected line or plane. Esta nos permite seleccionar una línea existente en el modelo y orientará el norte de proyecto utilizando el elemento seleccionado, considerando el ángulo de inclinación de la línea contra opción más cercana, Norte-Sur o Este-Oeste.

Con esto Revit mostrará un mensaje indicando que se ha rotado el proyecto conforme a la línea seleccionada y veremos que la orientación de los elementos cambia en ambas plantas como se ve en la siguiente imagen.

Esto se debe a que, por default, las vistas en planta están orientadas contra el norte del proyecto. Si activamos la vista Site y cambiamos en la paleta de propiedades la orientación de Project North a True North, veremos que se orienta conforme al levantamiento topográfico.

Con esto las plantas se ven como se indica en la siguiente imagen:

Una última recomendación es reubicar la posición de los puntos de referencia del proyecto, el Project Base Point y del Survey Point. En este caso los reubicamos contra la esquina inferior izquierda del predio y contra una de las estaciones marcadas en el levantamiento, como se ve en la siguiente imagen.

Ahora vamos a revisar la posición geográfica del proyecto, la cual está dada por el sistema de proyección usado en Civil 3D. Para esto vamos a la Pestaña Manage y en la sección Project Location vamos a activar la herramienta Location.

Con esto, Revit nos muestra la caja de diálogo Location Weather and Site. Aquí nos mantendremos en la pestaña Location y de la lista de opciones en Define Location by seleccionamos la opción Get Location From Survey Point; es recomendable activar la casilla Use Daylight Saving Time, la cual activa la aplicación del horario de verano para ahorro de energía.

En esta caja de diálogo pueden ver que Revit aplica el mismo sistema de proyección que el indicado en el archivo de Civil 3D, en este caso UTM84-13N.

Podemos, además, verificar su ubicación de acuerdo con un mapa de la ciudad.

En esta misma caja de diálogo vamos a cambiar la opción en la lista Define Location by a Internet Mapping Service, aquí Revit nos mostrará una caja de diálogo en la que nos indica que uso de cada opción es mejor en función del tipo de análisis que se va a realizar, análisis de Energía o cálculo de ductos HVAC. Vamos a cerrarla.

Con esto Revit nos muestra un mapa en el que se muestra la ubicación del proyecto dentro de la Ciudad de Guadalajara, de acuerdo con el levantamiento topográfico.

Finalmente sería necesario rotar en planta los símbolos de los alzados para que reflejen la posición correcta del proyecto o eliminarlo y crearlos nuevamente.

Si generamos unos muros y un piso en la vista del Nivel 1 para verificar coordenadas, veremos que tanto las coordenadas del modelo, veremos que estas reflejan los valores adecuados.

Las coordenadas en color negro están referidas al sistema UTM, mientras que las de color rojo estánreferidas al sistema coordenado del proyecto, con el origen especificado en el vértice inferior izquierdo del proyecto.

Esperamos que esto les ayude a usar las superficies y levantamientos topográficos generados en Civil 3D dentro de proyectos en Revit.

Saludos y seguimos en línea
