Sistemas de Vigas con Pendiente Variable

Hola todos,

Durante la semana pasada recibí una pregunta de un cliente con el que estamos empezando a trabajar y que tiene un equipo que había recibido capacitación en Revit por terceros.

La duda era sobre cómo generar de forma rápida un arreglo de vigas en las que cada una de ellas tengan diferente elevación en , al menos una de las trabes principales de apoyo. La pregunta era relacionada a un arreglo como el siguiente:


Como vemos, una de las vigas del perímetro es curva en elevación, lo que provoca una cota Z variable en uno de los extremos.

Esto es sencillo de hacer mediante un Beam System o arreglo de vigas.

Tomemos, para este ejemplo una estructura principal similar al siguiente arreglo:


Aqui tenemos una vista 3D de un arreglo repetitivo donde se tiene una serie de trabes curvas en elevación, como la que se quiere solucionar. A continuación los pasos para generar el arreglo de vigas.

En la misma vista 3D, hay que ir a la pestaña Structure de la cinta de herramientas y seleccionar Beam System.



Esto activará las opciones de selección y trazo del sistema de vigas, es necesario activar la opción de selección de apoyos, como se indica en la siguiente figura.



A continuación es necesario seleccionar las vigas que limitan el sistema de vigas, iniciando por una de las que son perpendiculares a la viga curva. Un ejemplo se a continuación en las dos imágenes siguientes.


Selección de la Viga Curva en 3D

Orden de selección recomendado y visualización del trazo del Beam System
En este tipo de situaciones recuerden que es importante seleccionar al inicio una viga perpendicular a la que tiene la pendiente o altura variable, pues Revit utiliza el primer elemento seleccionado como el sentido de colocación de las vigas en planta.

Ya con el trazo del sistema de vigasa terminado, se finaliza el comando seleccionando la herramienta "Fisnish Edit Mode", indicada en la imagen de abajo.

Finalización del modo de trazo para el sistema de vigas
Con esto Revit genera las vigas entre la viga curva y la que se encuentra en el eje contrario, como se muestra en la siguiente imagen.



Sistema de vigas creado
Simplemente resta repetir el comando con la misma secuencia de selección en los entre ejes restantes, con lo que la colocación de las vigas estaría terminada.

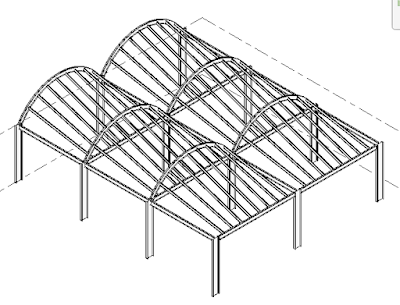

Estructura con sistemas de vigas colocados

Saludos y seguimos en línea.

Alejandro Rodriguez
