Aplicación de Filtros

Que tal,

Hace unos días recibí una pregunta sobre como cambiar la visualización de diferentes elementos de la misma categoría en Revit, específicamente tuberías. La idea es diferenciar en una vista las tuberías de agua fría de las de agua caliente, por ejemplo.

Para esto se utiliza una herramienta de control de visualización llamada Filtros (Filters), la cual usa propiedades de elementos para diferenciarlos gráficamente, aún cuando sean de la misma categoría.

Veamos como podemos hacer esto en Revit MEP, sin olvidar que los procesos son similares para Revit Architecture o Revit Structure.

Partamos de una vista de trabajo en este caso es una vista arquitectónica de un edificio que y tiene las tuberías y no son visibles por tratarse de una planta Arquitectónica.

Lo primero es duplicar la vista y cambiar sus propiedades de disciplina y subdisciplina, para lo cual accedemos a View Properties (Shortcut VP).

Con lo que tenemos una planta como la siguiente, por ejemplo:



Ya en el caja de diálogo de control de propiedades debemos cambiar los siguientes parámetros:
Discipline: Mechanical
Sub-Discipline: Plumbing
Tambien es recomendable cambiar el nombre del vista, en este caso será 1er NIVEL Hidraulica-filtros

Es posible que deban cambiar el rango de visualización para poder ver las tuberías.

Con los cambios anteriores se tiene una vista como la siguiente:



Como ven, se aprecian tuberías de varios tipos, en este caso se muestran tuberías sanitarias y de instalación hidráulica, tanto de agua fría como de agua caliente. La tarea es aplicar filtros para ocultar la tubería sanitaria y aplicar diferentes colores y tipos de línea a la instalación hidráulica.

Para esto vamos a crear tres filtros que estarán basados en propiedades comunes de los elementos que componen cada sistema, en este caso el tipo de sistema.

Empezaremos por generar el filtro para instalación Sanitaria, le llamaremos Sanitaria en este caso.

Llamamos el control de visualización de gráficos (Visibiliyty Grpaphics, VV) y vamos a la pestaña Filtros de ella. En este caso estará vacía, como se muestra en la figura siguiente.



Presionamos el botón Add, con lo que aparece la caja de diálogo Add Filters, en ella presionamos el botón Edit/New.

Esto nos trae la caja de diálogo de creación de filtros (Filter), en la parte izquierda (Filters) tenemos una lista con los filtros que ya se encuentren definidos en su proyecto; arriba, en esta sección tenemos cuatro iconos para controlar los filtros, de izquierda a derecha son: New (nuevo filtro) Duplicate (Duplica un filtro existente), Rename (Renombra un filtro existente) y Delete (Borra un filtro existente).



Como verán en la imagen, este proyecto ya tiene algunos filtros generados.

Presionamos el botón New para genera un nuevo Filtro, al cual llamaremos Sanitaria y presionamos el botón OK en la caja de diálogo Filter Name para cerrarla y volver a la caja de definición de filtros.

Ahora en la lista central, Categories, vamos a seleccionar los diferentes elementos que se verán afectados por este filtro. Seleccionamos las siguientes categorías: Pipes, Pipe Fittings y Pipe Accesories.

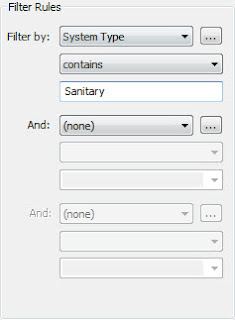

A continuación indicaremos la regla de filtrado para estos elementos; en este caso será por tipo de sistema, aunque también se puede utilizar el nombre de sistema. La ventaja de utilizar tipo de sistema radica en que se puede aplicar más fácilmente a varios sistemas de nombre muy difente, pero del mismo tipo, el cual es asignado por Revit. En Filter By seleccionamos System Type, en la condición seleccionamos de la lista la opción contains y finalmente en la caja de texto colocamos, en este caso, Sanitary, quedando como sigue:

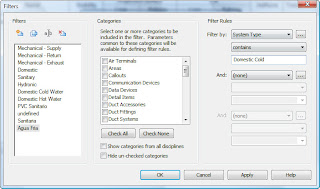

Siguiendo los mismos pasos de creación de filtro, ahora crearemos un nuevo filtro, llamado "Agua Fria", seleccionando las mismas categorías que en el caso anterior y aplicando un filtro por tipo de sistema que contendrá "Domestic Cold" en este caso. La caja de diálogo Filter deberá verse como se indica en la figura siguiente al seleccionar el filtro Agua Fría:



Ahora se genera, siguiendo nuevamente los pasos indicados arriba, un nuevo filtro llamado "Agua Caliente", la diferencia será de nuevo en el tipo de sistema, que contendrá "Domestic Hot". A continuación un figura sobre cómo debe verse la caja de diálogo Filters al seleccionar el filtro creado:

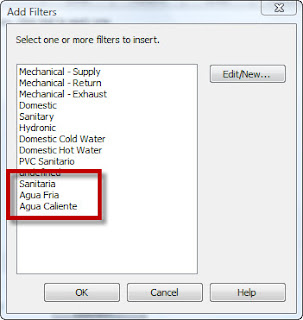

Se hace click en el botón OK y ahora se ven en la lista Add Filters los filtros que hemos creado, como se ve a contínución:



Se seleccionan los tres filtros de la lista y se presiona OK en la caja de diálogo Add Filters, con lo que volvemos a Visibility Graphics. Aqui se observan los filtros ya dados de alta en el control de visualización de nuestra vista en planta, como se ve a continuación:

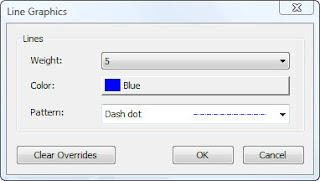

Finalmente cambiaremos el estado de visualización de los objetos. Apagaremos los sistemas sanitarios desactivando la casilla del filtro Sanitaria, y cambiaremos los tipos de línea y el color para el agua fría y agua caliente. Para el agua fría aplicaremos color azul y un tipo de línea dash dot, mientra que para el agua caliente aplicaremos color rojo y un tipo de linea dash dot dot. Para esto se selecciona el nombre de cada filtro y se presiona el boton Override de la columna Lines, con lo que aparece la caja de diálogo Line Graphics:



Aquí se muestran los valores seleccionados para la tubería de agua fría.

Al final la lista de filtros queda como se indica en la figura siguiente:



Para terminar se presiona el botón OK de Visibility Graphics, quedando la planta como se ve a continuación:



Este tipo de filtros se pueden aplicar a cualquier categoría de elementos de Revit utilizando el parámetro que ustedes deseen, de tal forma que se pueden diferenciar elementos tales como muros, en dónde podemos tener diferentes tipos a los que se puede aplicar un diferente grosor de línea o calidad de impresión.

Feliz uso de Filtros y un Mejor 2010 para todos!!!

Nos vemos en la siguiente.
